链板式刮渣机刮泥机

简要描述:链板式刮渣机刮泥机主要由驱动装置、主动轮组、导轨及托架、刮板组合、从动轮组、链条涨紧机构、集渣管等部件组成。运行时,由链条带动刮板在池中做连续的回转运动,将池底的污泥刮至集泥槽中,并可刮除池面的浮油或浮渣。主要用于污水处理厂中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥,并可在水面连续排除油污或去除浮渣,尤其适合沉淀物较多的沉淀池。本公司的链板式刮油刮泥机结构合理、实用性强、使用寿命长、安装维护

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2021-08-08
  • 访  问  量:1772
详情介绍
品牌博宇环保加工定制
类型链条式mg/L

  链板式刮渣机刮泥机主要用于污水处理厂中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥,并可在水面连续排除油污或去除浮渣,尤其适合沉淀物较多的沉淀池。本公司的链板式刮油刮泥机结构合理、实用性强、使用寿命长、安装维护方便。

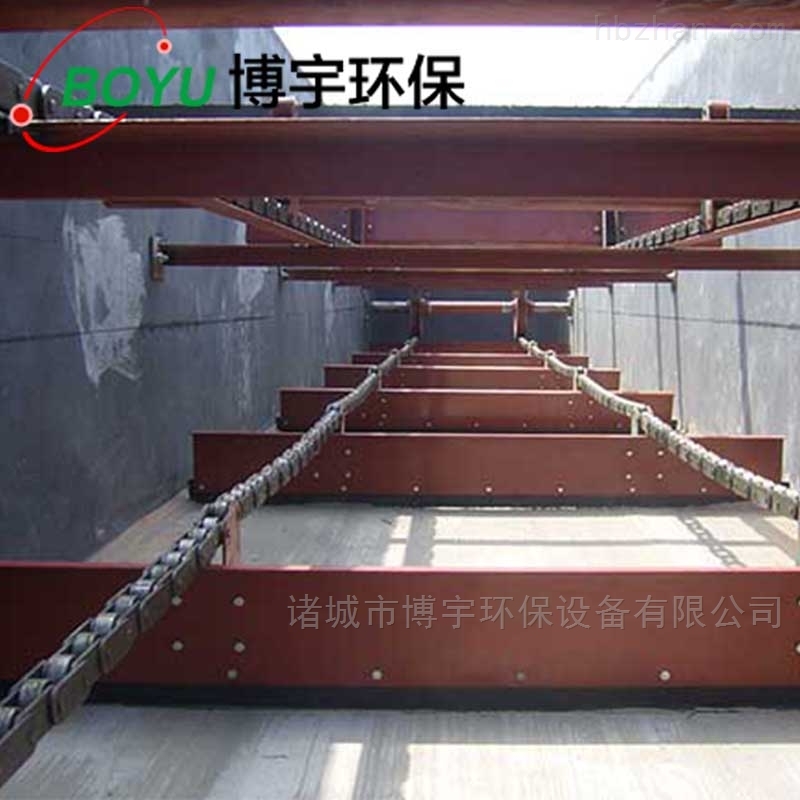

  链板式刮泥机主要由驱动装置、主动轮组、导轨及托架、刮板组合、从动轮组、链条涨紧机构、集渣管等部件组成。运行时,由链条带动刮板在池中做连续的回转运动,将池底的污泥刮至集泥槽中,并可刮除池面的浮油或浮渣。其结构和各部分的作用如下:

  1、驱动装置:刮泥板的移动速度一般是不变的,因此其驱动为一台三相异步电动机和一部减速比较大的摆线或行星针轮减速机,另有一套传递动力的驱动链轮。

  2、主动轴和主动链轮:主动轴的作用是将驱动链轮传来的动力传到主动链轮,其通常是一根横贯全池水面以上的长轴,两端的轴承座固定在池壁上。

  3、链条及其拉紧装置:驱动链轮和主动链轮之间通常设一条连接链条传递动力,而刮板分别固定在两根主链条上,随主链条一起运动,实现刮泥和刮渣的功能,拉紧装置则起到调整链条松紧程度的作用。

  4、导向链轮:导向链轮固定在沉淀池的池壁上,其作用是控制主链条的运动轨迹,使主链条平行运动,避免因刮板的重力及两根主链条阻力不均而引起的扭曲现象。

  5、刮泥板及导轨:刮泥板的作用是将污泥刮到集泥斗,多用塑料、玻璃钢或不锈钢制成。刮板导轨用于保持刮板链条的正确刮泥、刮渣位置,池底导轨多用PVC板固定于池底,上部导轨用PVC板固定于钢制支架上。

  6、浮渣撇除装置:安装在出水堰前面,阻止浮渣随水流进入出水渠中。多采用可调节转向的管式撇渣器,构造和操作与隔油池管式撇渣器相同。

  7、机械安全装置:大多采用剪切销保证整个设备的安全,当主链条运动出现异常阻力时,设置在驱动链轮上的剪切销会被切断,使驱动装置和主动轴脱开。

  8、电控装置:包括过载保护、漏电保护和可调节的定时开关系统。可根据实际需要控制每天的间歇运行时间,间歇运行可有利于污泥的沉淀效果和延长刮泥机的使用寿命。

  链板式刮渣机刮泥机特点:

  1、若刮板受异物卡塞或积泥过多时,自控系统中过扭保护机构则会切断电源,自动停机报警。

  2、设备运行平稳,可避免对沉淀物的扰动。

  3、刮泥、刮渣装置为一体,使整机结构简单,占用空间少。

  4、链板式刮泥机驱动装置固定在池边平台上,安装、维修方便。
